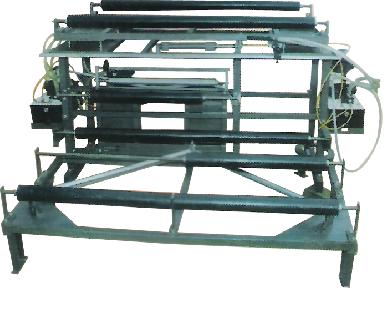

CON-PAP-TEX Umdrehung Stab mit dem Netz-Führen:

Allgemeine Beschreibung und Aufbau

·         Luft-Turner Stab-Systeme sind entworfen und hergestellt, um der bestimmten Kunden zu entsprechen

      Anwendung. Es gibt sechs Größen für Eintragung 90° oder Umsatz 180°, mit der Netzbreiten Erstreckung

      von 100mm bis 3 Meter, für horizontale oder vertikale Montage.

·         Die Maßeinheiten werden als freistehende oder Bolton Module errichtet, komplett mit dem Planieren der Klammern und dem Verriegeln hinunter Bohrungen. Sie sind entworfen, um vorhandenen Maschine und Aufstellungsortzuständen zu entsprechen.

·         Der Rahmen ist rechteckiger hohler Abschnitt mit der fachkundigen Ecke, die die Feineinstellungeinheit enthalten befestigt und für die Turner Stäbe anbringend.

·         Stäbe sind röhrenförmiger Stahl mit dem Schalltrichterdes bodens, polierten und harten überzogenen Chrom der luftlöcher. Luftschlag verursacht eine Luftfilmvorlage zum Stab.

·         Indem man passende Montagepositionen wählt, kann eine Vielzahl von Konfigurationen erreicht werden, um einer Wahl Eintragung und Ausgang der Anforderungen zu ermöglichen.

·         Wegrollen sind normalerweise Aluminium, statisch oder dynamisch ausgeglichen.

·        Luft für Schwimmaufbereitung erfordert 5 CFM pro 100mm Netzbreite an 10ins zu 18ins W.G. abhängig von Netzspannungen.

·         Ventilatordirektes angebracht an jedem Turner Stab kann zu der Zeit der Herstellung (Wahl) geliefert werden.  Für schmale Netzbreiten und spezielle Anwendungen Luftschwimmaufbereitung können Bohrungen für das Verwenden verringert werden Druckluft oder wie erforderlich geordnet werden.

·         Der drehenstab wird, wohin eine Umdrehung 90 in der Richtung des Netzes angefordert wird, zusammen mit etwas Justage der Netzausrichtung benutzt.

·         Der drehenstab wird schräg von 45 zur Einstechbewegung angebracht und Richtung des Netzes outfeed.

·         Das Netz wickelt sich um den drehenstab 180 und verläßt die leitende Vorrichtung senkrecht zur Einstechbewegungposition.

·         Den Netzweg zu beheben gleichzeitig, das der drehenstab über verschoben wird outfeed Richtung (mit anderen Worten in übereinstimmung mit der Einstechbewegungrichtung) entsprechend dem leitenden Signal.

·         Zwecks drehenstäbe des materiellen Druckes zu vermeiden kann mit einem wahlweise freigestellten Luftanschluß geliefert werden der ein schützendes Luftpolster zwischen den drehenstab und das Netz setzt.
